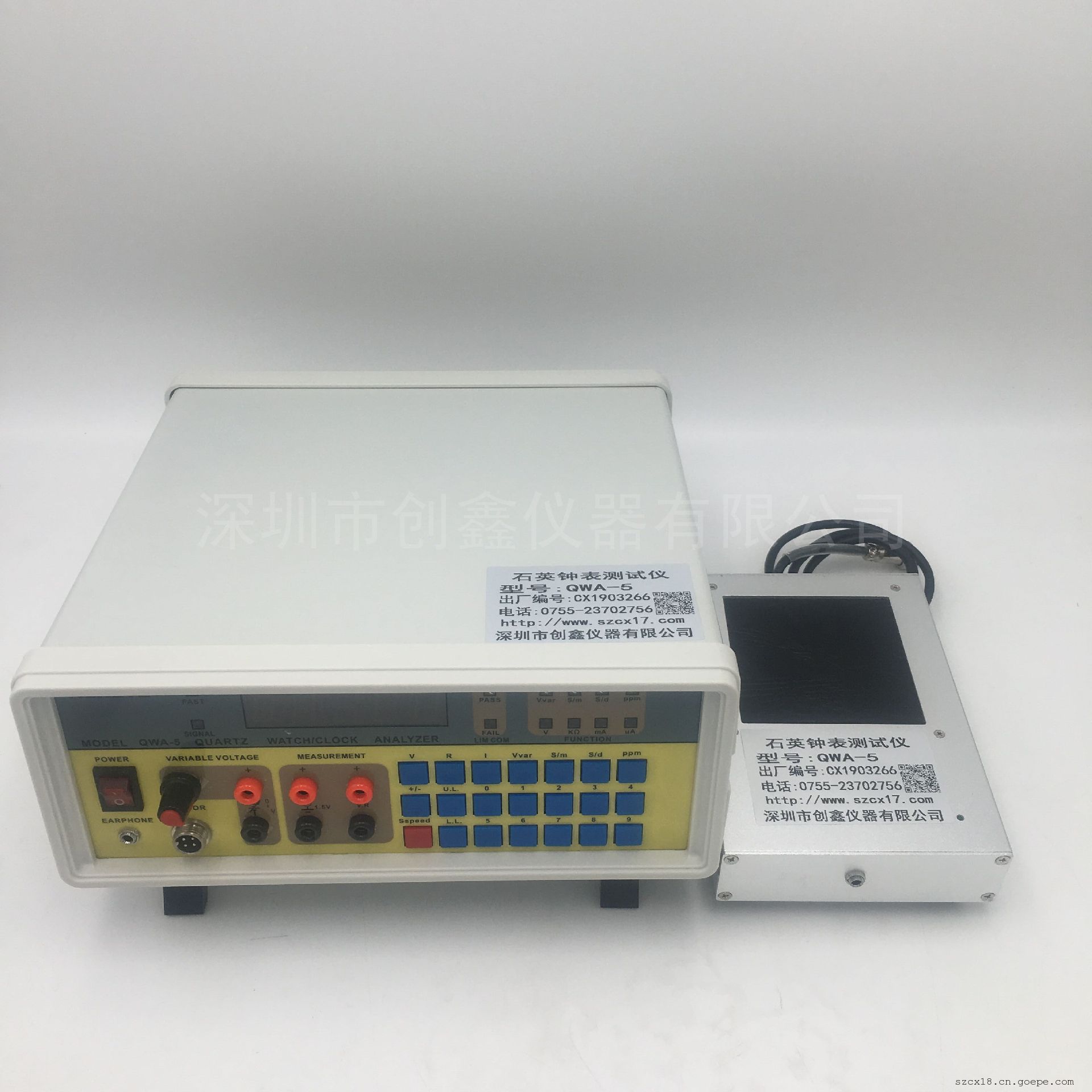

CX-WQA-5感应式晶振测试仪的应用与使用方法
2023-04-20 09:52:22 来源：深圳市创鑫仪器有限公司
时钟晶振-32.768KHz按照AN2604.pdf描述的原理，RTC 的校准值应在0-127之间。可实现的校准误差对应为0-121ppm。相当于每30天跑快的秒数为0-314s。RTC只能对跑快进行校准，不能对跑慢进行校准。如果手表晶振的标称频率是32768Hz，设其可能的误差范围是±2Hz，则实际频率会在32766Hz-32770Hz之间。如果RTC的内部分频系数设定为32768，则32768Hz是不需要校准的频率，32768Hz-32770Hz是可以校准的频率(*大校准能力大概是32772Hz)。但是32766Hz-32768Hz的跑慢频率段则无法实现校准。为此，在推荐的校准方法中，使用32766代替32768作为分频系数。这样一来，32766Hz是不需要校准的频率，32766Hz-32770Hz是可以校准的频率范围。
那么，如何测量误差，并以此得出校准值。一般来说有两种方法：
一、测量TamperPin的频率值，然后计算ppm误差
二、是实际运行一定的天数，与标准时钟做对比，先得到每30天跑快的秒数，然后计算ppm误差。
-
