电缆桥架撞击试验要求与测试方法

5.3电缆桥架撞击试验装置

• 产品概述

• 技术参数

1、摆杆：长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；
2、冲击点上下可调，行程200-1200mm,可定制高度，冲击装置前后左右可移动。
3、撞击锤头见表1撞击元件特性，配2，5,10,20J锤头摆杆，50J选配。

5.3.1试品要求

试验在长度为250mm±5mm、数量为三件的电缆托盘或电缆梯架试验样品上进行。

5.3.2试品布置

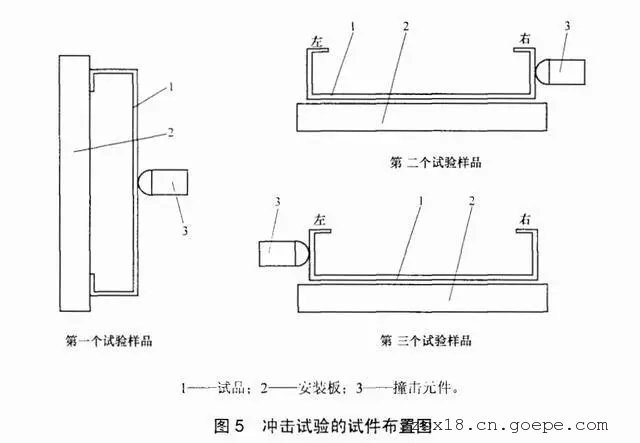

试品布置如图5所示。

5.3.3试验条件

金属制桥架可在常温下试验。玻璃钢和复合材料或其他非金属材料制成的桥架，试验之前应进行连续168 h、60"C±2°C的老化试验，然后将试品放入低温冰箱，箱内的温度应保持-20C±2C，2h后，将试品依次取出，在10s±1s的时间内完成试验。

5.3.4试验方法

三个试品分别做底部及两个侧边的撞击试验，撞击的位置分别为底部及两侧边的中部。

试品的安装要求应符合GB/T 2423.55-2006的规定。

严酷等级按GB/T 2423.55- 2006 的规定，按10J的撞击能量值来考核。撞击次数为各一次。

5.3.5试验结果

经撞击试验后试品应不会出现影响安全使用的变形和裂纹。
